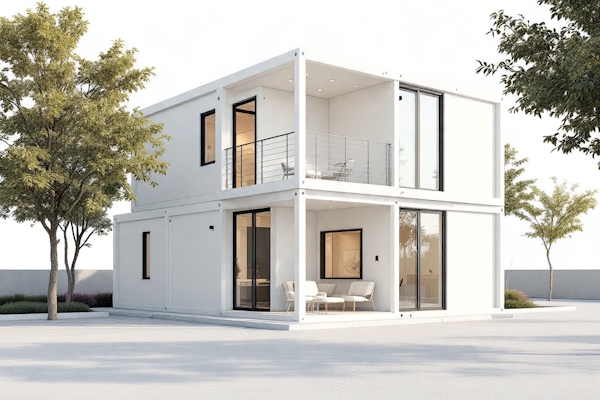

Что представляет собой современное модульное строительство
Модульное строительство — это технология возведения зданий, при которой значительная часть объекта формируется из заранее изготовленных элементов — модулей. Их производят отдельно от места будущей эксплуатации, а затем доставляют на площадку и объединяют в единую конструкцию.
В отличие от подхода, при котором основные работы выполняются непосредственно на строительной площадке, модульная технология предполагает разделение процесса на два направления: подготовку объекта на участке и изготовление его отдельных частей вне площадки. Это позволяет рассматривать здание не только как единую конструкцию, создаваемую последовательно, но и как систему взаимосвязанных элементов.
При этом модульное строительство не является принципиально новой концепцией. Его современное развитие связано прежде всего с расширением возможностей проектирования, повышением точности изготовления элементов и появлением новых способов их объединения в здания различного назначения.
Что такое строительный модуль
Модуль — это заранее спроектированная часть будущего здания, имеющая определённые размеры, конструктивные характеристики и назначение. В зависимости от технологии он может представлять собой как отдельный конструктивный блок, так и практически готовое трёхмерное пространство.
Важно различать два основных типа модулей:
- Объёмные модули — трёхмерные блоки, которые формируют часть внутреннего пространства здания. Они могут включать пол, стены и потолок, а в некоторых случаях — отделку, проёмы и другие элементы.
- Плоские или линейные модули — отдельные панели, стеновые секции, перекрытия и другие элементы, из которых здание собирается непосредственно на площадке.
Это различие принципиально: не всякое строительство из готовых заводских элементов является объёмно-модульным. При использовании плоских элементов на площадке формируется значительная часть пространственной структуры здания, тогда как объёмные модули уже представляют собой отдельные фрагменты будущего сооружения.
Чем модульное строительство отличается от традиционного
Главное отличие заключается не просто в применении готовых деталей, а в том, на каком этапе и в каком виде отдельные части здания объединяются в целостный объект.
При традиционном строительстве многие элементы создаются непосредственно на участке: конструкции возводятся последовательно, а помещения приобретают окончательную форму по мере выполнения работ.
В модульном строительстве здание заранее разделяется на отдельные блоки с определёнными геометрическими параметрами. Эти блоки проектируются с учётом их будущего положения, взаимного соединения и совместной работы в составе единого сооружения.
Такой подход меняет сам принцип формирования объекта: вместо создания всей пространственной структуры непосредственно на участке используется комбинация заранее определённых элементов.
При этом модульная технология не исключает традиционные методы. На практике часто применяются смешанные решения, когда основные конструкции выполняются обычным способом, а отдельные части здания — например, санитарные блоки, технические помещения или целые секции — изготавливаются в модульном формате.
Как формируется здание из готовых блоков
Основой модульной концепции является предварительное разделение здания на повторяющиеся или индивидуально спроектированные элементы.
При этом учитываются несколько ключевых принципов:
- Геометрическая совместимость. Размеры и конфигурация модулей должны соответствовать общей архитектурной схеме здания.
- Функциональная взаимосвязь. Каждый блок занимает определённое место в общей структуре и должен соответствовать назначению будущих помещений.
- Конструктивная совместимость. Модули должны образовывать единую систему, в которой предусмотрено взаимодействие отдельных элементов.
- Возможность пространственного объединения. Блоки могут располагаться рядом, друг над другом или комбинироваться в более сложные конфигурации — в пределах, допускаемых проектом и конструктивной схемой.
В результате отдельные модули перестают быть самостоятельными единицами и становятся частью общего здания. Именно согласованность их размеров, положения и способов соединения позволяет формировать из отдельных блоков объект, воспринимаемый как единое архитектурное и функциональное целое.
Площадь (м2)
Высота (м)
Холодный (руб.)
Тёплый (руб.)
500 - 1500
6
от 21 000
от 37 000
1500 - 5000
6
от 20 000
от 35 000
5000 - 10000
11
-
от 33 000
> 10000
11
-
от 29 000
Означает ли модульность, что все здания выглядят одинаково?
Нет. Стандартизация отдельных элементов не означает обязательной унификации всего здания.
Модульный принцип допускает различные сочетания блоков, изменение их расположения, создание неодинаковых пространств и применение разных архитектурных решений. При этом степень свободы зависит от выбранной конструктивной системы, размеров модулей и требований к конкретному объекту.
Наиболее очевидные преимущества стандартизации проявляются там, где необходимо повторять аналогичные помещения или функциональные блоки. Однако модульный подход может использоваться и в индивидуальных проектах, если архитектурная концепция допускает рациональное разделение здания на элементы. Модульность следует рассматривать не как отдельный архитектурный стиль, а как способ организации здания и принцип формирования его конструктивной структуры.
В основе современной модульной технологии лежит идея предварительного определения взаимосвязанных элементов, из которых формируется единый объект. Это позволяет по-новому подходить к организации пространства и сочетать стандартизированные решения с индивидуальными требованиями к зданию. При этом эффективность конкретного подхода зависит от того, насколько сама архитектура и конструктивная схема объекта подходят для модульного исполнения.
Как устроено производство модулей вне строительной площадки
Одна из ключевых особенностей модульного строительства заключается в том, что изготовление значительной части будущего здания происходит в заводских условиях. Вместо выполнения всех операций непосредственно на участке отдельные модули создаются в специально организованном производственном пространстве, где можно выстроить последовательность работ, стандартизировать операции и контролировать условия изготовления.
Такой подход меняет организацию строительного процесса: производство модулей становится самостоятельным этапом реализации проекта, тесно связанным с общей архитектурной и конструктивной концепцией здания.
Организация заводского производства
Производство модулей предполагает чёткую организацию рабочих зон, оборудования, материалов и последовательности операций. В отличие от строительной площадки, где условия работы могут меняться в зависимости от погоды, доступности пространства и других факторов, заводская среда позволяет организовать более постоянный производственный процесс.
В зависимости от типа модулей и масштаба предприятия производственный цикл может включать несколько основных этапов:
- Подготовка производственной документации. Определяются характеристики конкретного модуля, требования к его изготовлению, последовательность операций и критерии приёмки.
- Подготовка материалов и компонентов. Необходимые элементы поступают на производство, проверяются и распределяются по рабочим участкам.
- Изготовление конструктивных частей. Выполняются операции по созданию каркасов, панелей, оснований и других составляющих модуля.
- Сборка модуля. Отдельные компоненты объединяются в соответствии с установленной технологией.
- Промежуточная проверка. На предусмотренных этапах оценивается соответствие выполненных операций производственным требованиям.
- Завершение производственного цикла. Модуль проходит предусмотренные проверки и подготавливается к передаче на следующий этап.
Конкретная последовательность зависит от технологии. Например, при изготовлении объёмных модулей работы организуются вокруг формирования трёхмерного блока, а при производстве плоских элементов основное внимание уделяется изготовлению отдельных панелей и секций.
Почему заводской процесс можно организовать эффективнее
В заводских условиях повторяющиеся операции можно объединить в устойчивую технологическую последовательность. Рабочие места располагаются с учётом движения материалов и готовых компонентов, а оборудование используется в рамках заранее организованного производственного цикла.
Это даёт несколько организационных преимуществ:
- Повторяемость операций. Аналогичные элементы изготавливаются по единым технологическим требованиям.
- Сокращение лишних перемещений. Рациональное размещение рабочих зон помогает уменьшить время на транспортировку компонентов внутри предприятия.
- Планирование загрузки оборудования. Производственные мощности можно распределять между разными операциями и заказами.
- Управляемость процесса. Руководители производства могут отслеживать выполнение отдельных этапов и выявлять отклонения до завершения изготовления модуля.
Однако сама по себе заводская организация не гарантирует высокой эффективности. Она зависит от согласованности производственных операций, квалификации персонала, наличия необходимых материалов и качества планирования.
Параллельное выполнение операций
Одно из важных преимуществ заводского производства заключается в возможности выполнять несколько процессов одновременно.
При традиционной организации работ многие операции на строительной площадке зависят от готовности предыдущих этапов. В заводской модели разные элементы будущего здания могут изготавливаться параллельно на отдельных производственных участках.
Например, в рамках одного производственного цикла могут одновременно выполняться:
- изготовление конструктивных элементов для нескольких модулей;
- подготовка компонентов для последующей сборки;
- проверка уже изготовленных частей;
- сборка одних модулей при изготовлении других.
Это позволяет сократить зависимость между отдельными операциями и более рационально использовать производственные мощности.
При этом параллельность требует точного согласования сроков. Если один компонент задерживается или не соответствует установленным требованиям, это может повлиять на последующие операции и нарушить запланированную последовательность изготовления.
Поэтому важна не просто возможность выполнять работы одновременно, а грамотная организация взаимосвязанных процессов.
Контроль условий изготовления
Заводская среда позволяет создавать более стабильные условия для выполнения технологических операций. Производственные помещения могут быть оборудованы системами освещения, вентиляции, поддержания температуры и другими средствами, необходимыми для конкретных процессов.
Особенно важно это при выполнении операций, чувствительных к условиям окружающей среды. Например, температура и влажность могут влиять на свойства некоторых материалов, условия нанесения покрытий, применение клеевых составов и выполнение отделочных работ.
Контролируемая среда позволяет:
- уменьшать влияние осадков, ветра и резких изменений погоды;
- поддерживать необходимые условия для работы с определёнными материалами;
- обеспечивать более предсказуемое выполнение технологических операций;
- создавать условия для единообразного выполнения повторяющихся процессов.
При этом не все операции требуют одинаковых условий. Параметры производственной среды определяются характеристиками используемых материалов и требованиями конкретной технологии.
Как обеспечивается стабильность производственного процесса
Для серийного изготовления модулей особенно важна воспроизводимость результата: каждый элемент должен соответствовать установленным требованиям независимо от того, в какой смене или на каком производственном участке он изготовлен.
Для этого применяются технологические инструкции, стандартизированные рабочие операции, измерительные инструменты и процедуры промежуточной проверки. На отдельных предприятиях используются цифровые системы учёта, позволяющие фиксировать состояние заказа и прохождение производственных этапов.
Стабильность достигается не одним контрольным мероприятием, а сочетанием нескольких факторов:
- единых требований к изготовлению;
- понятной последовательности операций;
- подготовки и обучения персонала;
- своевременного выявления отклонений;
- документирования результатов проверок.
Такой подход помогает обнаруживать проблемы непосредственно в процессе производства, а не только после завершения изготовления всего модуля.
Можно ли полностью перенести производство здания на завод?
Не всегда. Степень заводской готовности зависит от типа здания, особенностей модулей, производственных возможностей предприятия и требований конкретного проекта.
Некоторые модули могут изготавливаться в высокой степени готовности, другие представляют собой преимущественно конструктивные элементы, требующие дальнейших операций. Кроме того, отдельные процессы могут быть технологически или организационно привязаны к строительной площадке.
Поэтому модульное производство не означает полного отказа от работ на объекте. Его задача — перенести в заводские условия те операции, для которых это технически обосновано и позволяет организовать более контролируемый процесс.
Главная особенность заводского производства модулей — возможность превратить часть строительных работ в организованный производственный цикл. Эффективность такого подхода определяется не только оснащением предприятия, но и последовательностью операций, согласованностью параллельных процессов и стабильностью условий изготовления.
Какие технологии делают модульное строительство инновационным
Современное модульное строительство развивается благодаря цифровому моделированию, автоматизированному оборудованию, роботизации и технологиям точного изготовления. Их совместное применение позволяет повысить точность производства, уменьшить количество ошибок и обеспечить более тесную связь между проектными решениями и их реализацией.
Инновационность заключается не в одной отдельной технологии, а в их интеграции в единый производственный процесс.
Цифровое моделирование и BIM-технологии
BIM позволяет создавать информационную модель здания, содержащую сведения о геометрии, конструкциях, материалах и взаимном расположении элементов.
В модульном строительстве это особенно важно, поскольку отдельные блоки должны точно соответствовать общей структуре объекта.
Цифровое моделирование помогает:
- определять размеры и конфигурацию модулей;
- проверять совместимость отдельных элементов;
- выявлять геометрические несоответствия до начала производства;
- оценивать последствия изменений в проекте.
Таким образом, цифровая модель становится не просто визуализацией здания, а инструментом подготовки и координации производства.
Автоматизированное производственное оборудование
Станки с числовым программным управлением (ЧПУ), автоматизированные линии резки и оборудование для обработки металла позволяют изготавливать компоненты по заданным параметрам.
Такие технологии особенно эффективны при серийном производстве, когда необходимо многократно выполнять одинаковые операции.
Автоматизация помогает повысить повторяемость результатов, сократить количество ошибок при ручной разметке и обеспечить соответствие деталей заданным размерам. При этом точность зависит также от качества исходных данных, настройки оборудования и соблюдения технологических требований.
Роботизация производственных операций
Промышленные роботы применяются для выполнения повторяющихся операций, требующих точности и стабильности. В модульном производстве это может быть сварка металлических каркасов, перемещение компонентов, позиционирование деталей и нанесение покрытий.
Роботизация позволяет уменьшить объём ручного труда на отдельных участках, повысить стабильность операций и снизить необходимость выполнения человеком некоторых опасных или монотонных задач.
Однако её целесообразность зависит от объёмов производства, сложности изделий и затрат на внедрение оборудования.
Точное изготовление и передача цифровых данных
Современные производственные процессы позволяют передавать геометрические параметры из цифровой модели в совместимое оборудование, сокращая количество промежуточных операций и ручного переноса размеров.
Например, данные о металлическом каркасе могут использоваться для подготовки программы станка, а информация о конфигурации панелей — для автоматизированного раскроя.
Это помогает уменьшать ошибки, обеспечивать соответствие деталей проектным параметрам и быстрее адаптировать производство к согласованным изменениям.
Трёхмерное сканирование и измерительные технологии
Для проверки изготовленных элементов используются трёхмерные сканеры и современные измерительные системы. Они позволяют сравнивать фактическую геометрию деталей с проектными параметрами и выявлять отклонения.
Такие технологии полезны при контроле каркасов, панелей, отверстий и соединительных элементов. Они помогают обнаруживать несоответствия до того, как компоненты будут использованы в дальнейшей сборке.
При этом измерительные системы дополняют, а не заменяют другие методы контроля качества.
Интеграция цифровых систем и оборудования
Наибольший эффект достигается, когда цифровая модель, производственные программы, оборудование и измерительные системы работают согласованно.
В такой системе проектные данные используются для подготовки производственных заданий, оборудование выполняет операции, а результаты измерений помогают оценить соответствие готовых компонентов установленным требованиям.
Это уменьшает риск использования устаревшей документации и позволяет быстрее вносить изменения в производственный процесс. Важным условием остаётся контроль актуальности данных и согласование всех корректировок.
Какие результаты дают инновационные технологии
Совместное применение цифровых и производственных решений позволяет добиться нескольких результатов:
- Повышение точности изготовления деталей и позиционирования компонентов.
- Повторяемость качества при серийном производстве.
- Согласованность процессов от цифровой модели до готового элемента.
- Прослеживаемость производства благодаря сохранению данных о выполненных операциях и проверках.
- Гибкость производства при необходимости корректировки проектных решений.
При этом технологии не гарантируют автоматического снижения стоимости или сроков: результат зависит от масштаба производства, сложности объекта и качества интеграции используемых систем.
Инновационность модульного строительства заключается в переходе к более точному и взаимосвязанному производству. BIM помогает координировать проектные решения, автоматизированное оборудование обеспечивает повторяемость изготовления, роботизация упрощает выполнение отдельных операций, а измерительные системы позволяют проверять результат.
Главное значение имеет не количество внедрённых технологий, а то, насколько эффективно они объединены в единую систему производства модулей.
Как интегрируются инженерные системы в готовые модули
Одна из особенностей модульного строительства — возможность заранее предусмотреть размещение инженерных коммуникаций внутри отдельных блоков здания. Электроснабжение, водоснабжение, канализация, вентиляция и другие системы могут частично или в значительной степени монтироваться ещё на этапе изготовления модулей.
Такой подход позволяет организовать инженерную инфраструктуру как совокупность взаимосвязанных систем, которые подготавливаются отдельно, а после установки модулей объединяются в единое целое.
Предварительное размещение инженерных коммуникаций
Расположение инженерных систем определяется на этапе разработки проекта. Необходимо заранее предусмотреть трассы коммуникаций, места установки оборудования, проходы через конструкции и точки будущего подключения.
Это позволяет избежать ситуации, когда расположение труб, кабелей или воздуховодов конфликтует с конструктивными элементами либо другими инженерными сетями.
При подготовке модулей могут предусматриваться:
- каналы и проходы для прокладки кабелей;
- участки трубопроводов водоснабжения и канализации;
- места размещения вентиляционных каналов;
- точки подключения электрического оборудования;
- технологические отверстия для соединения систем соседних модулей.
Точное расположение элементов зависит от назначения здания, выбранной инженерной схемы и конструкции модулей.
Монтаж инженерных систем в заводских условиях
Значительную часть инженерного оборудования можно установить до доставки модулей на объект. В зависимости от технологии это могут быть участки трубопроводов, кабельные линии, электрические щиты, вентиляционные компоненты и отдельные элементы сантехнического оборудования.
Заводские условия позволяют выполнять такие операции в специально организованных рабочих зонах, обеспечивая доступ к различным сторонам модуля и удобство проведения монтажных работ.
Предварительная установка коммуникаций также помогает уменьшить объём операций, которые необходимо выполнять в ограниченном пространстве после объединения блоков.
При этом степень готовности инженерных систем различается: одни модули поставляются с уже установленным оборудованием, другие содержат только подготовленные трассы и точки подключения.
Согласование инженерных систем между собой
Инженерные сети не могут проектироваться изолированно друг от друга. Их расположение должно учитывать конструкцию модулей, доступное пространство и требования к обслуживанию.
Например, вентиляционные каналы могут занимать значительный объём над потолком, а трубопроводы и кабельные трассы должны размещаться так, чтобы оставалось достаточно места для других систем.
При координации учитываются:
- взаимное расположение труб, кабелей и воздуховодов;
- доступ к оборудованию для обслуживания;
- возможность замены отдельных компонентов;
- защита коммуникаций в местах прохождения через конструкции;
- соблюдение требований пожарной и электрической безопасности.
Цель такой координации — обеспечить совместимость инженерных систем внутри каждого модуля и при их объединении в составе здания.
Соединение коммуникаций после установки модулей
После доставки и установки блоков необходимо объединить отдельные инженерные участки в общие сети здания. Именно на этом этапе подготовленные внутри модулей системы связываются между собой и с внешними источниками ресурсов.
В зависимости от проекта могут выполняться:
- соединение трубопроводов водоснабжения и отопления;
- подключение канализационных выпусков;
- соединение электрических линий и подключение распределительных устройств;
- объединение участков вентиляционной сети;
- подключение систем управления и автоматики.
Для этого заранее предусматриваются точки соединения, их расположение и доступность после монтажа. Важную роль играет возможность выполнить соединения без необходимости разбирать значительные участки готовых конструкций.
При этом инженерные сети должны проектироваться с учётом допустимых нагрузок, герметичности соединений, требований безопасности и условий эксплуатации.
Проверка работоспособности инженерных систем
После соединения коммуникаций необходимо проверить работоспособность отдельных систем и их взаимодействие в составе здания.
В зависимости от типа оборудования проводятся испытания трубопроводов, проверка электрических соединений, контроль вентиляции и проверка работы автоматики.
Особое внимание уделяется местам соединения модулей, поскольку именно там объединяются участки, изготовленные или смонтированные отдельно друг от друга.
Проверки позволяют выявить утечки, нарушения соединений, неправильное подключение оборудования и другие несоответствия до начала полноценной эксплуатации объекта.
Конкретный состав испытаний определяется типом инженерных систем, проектной документацией и применимыми нормативными требованиями.
Почему интеграция инженерных систем требует точной координации
В модульном строительстве инженерные коммуникации должны соответствовать не только параметрам отдельных блоков, но и общей схеме здания. Ошибка в расположении точки подключения или несоответствие размеров соединительных элементов может осложнить монтаж и потребовать дополнительных работ.
Поэтому ключевое значение имеют предварительное согласование трасс, точное расположение подключений и проверка совместимости инженерных решений до изготовления модулей.
Главная особенность интеграции инженерных систем в модульном строительстве — сочетание предварительного монтажа коммуникаций с их последующим объединением в единую инфраструктуру здания. Чем точнее предусмотрены точки подключения и взаимное расположение систем, тем проще обеспечить корректную сборку и дальнейшую эксплуатацию объекта.
Лучшая цена Гарантия на работы Разработка проекта Решение задач Выполняем
от 15 дней
«под ключ»
строительные работы
Портфолио работ
Как обеспечивается прочность и надёжность модульных зданий
Надёжность модульного здания зависит не только от прочности отдельных блоков, но и от того, как они взаимодействуют между собой в составе единой конструкции. Каждый модуль должен сохранять свои характеристики, выдерживать предусмотренные нагрузки и обеспечивать безопасную передачу усилий на остальные элементы здания.
При проектировании важно учитывать весь путь от изготовления отдельных блоков до их объединения в готовое сооружение. При этом конструктивная схема должна обеспечивать устойчивость здания на протяжении всего срока эксплуатации.
Конструктивная схема и распределение нагрузок
Основой надёжности модульного здания является правильно разработанная конструктивная схема. Она определяет, какие элементы воспринимают нагрузки и как усилия передаются между перекрытиями, стенами, каркасами и фундаментом.
При расчёте учитываются:
- собственный вес конструкций и оборудования;
- нагрузки от людей, мебели и других элементов эксплуатации;
- снеговые и ветровые воздействия;
- сейсмические воздействия, если они актуальны для района строительства;
- дополнительные усилия, возникающие при определённых условиях эксплуатации.
Особенность модульных зданий заключается в необходимости учитывать не только прочность отдельных блоков, но и совместную работу всей системы. Конструкция должна сохранять устойчивость даже при неравномерном распределении нагрузок в пределах предусмотренных расчётных сценариев.
Соединение модулей в единую конструкцию
Соединения между модулями играют важную роль в обеспечении общей прочности здания. Они должны передавать предусмотренные проектом усилия и препятствовать нежелательным смещениям отдельных блоков.
В зависимости от конструктивной системы применяются болтовые соединения, сварные узлы, специальные крепёжные элементы и другие инженерные решения.
При разработке соединений учитываются:
- величина и направление передаваемых усилий;
- жёсткость и допустимые деформации узлов;
- устойчивость соединений к повторяющимся нагрузкам;
- защита металлических элементов от коррозии;
- возможность качественного монтажа и проверки соединений.
Важно, чтобы соединения соответствовали расчётной схеме здания. Простого механического закрепления модулей друг к другу недостаточно: необходимо обеспечить предусмотренное взаимодействие конструктивных элементов.
Устойчивость здания к внешним воздействиям
Модульное здание должно сохранять устойчивость при воздействии ветра, снега и других нагрузок, предусмотренных для конкретного региона. Особое значение имеет пространственная жёсткость конструкции — способность здания сопротивляться смещениям и деформациям под действием горизонтальных и вертикальных нагрузок.
Для этого могут использоваться жёсткие каркасы, связевые элементы, диафрагмы жёсткости и специально рассчитанные соединительные узлы. Конкретный набор решений зависит от высоты здания, материалов, конфигурации модулей и условий площадки.
Для многоэтажных объектов особенно важно учитывать совместную работу вертикальных и горизонтальных конструктивных элементов, чтобы нагрузки распределялись в соответствии с принятой расчётной схемой.
Надёжность материалов и конструктивных элементов
Прочность готового здания во многом определяется характеристиками материалов, из которых изготовлены модули.
Для металлических конструкций важны прочность стали, качество сварных швов и защита от коррозии. Для деревянных элементов — свойства древесины, влажность и защита от биологических повреждений. Для железобетонных конструкций — характеристики бетона, армирования и соединительных узлов.
При изготовлении и приёмке элементов необходимо контролировать соответствие материалов установленным требованиям, а также качество выполнения критически важных соединений. Отдельное внимание уделяется защите конструкций от влаги, температурных воздействий и других факторов, способных повлиять на их долговечность.
Особенности транспортировки модулей
В отличие от многих традиционных строительных элементов, объёмные модули могут перевозиться в виде крупных пространственных блоков. Поэтому конструкцию необходимо проверять не только на эксплуатационные нагрузки, но и на воздействия, возникающие при подъёме и транспортировке.
При перемещении модулей могут возникать дополнительные усилия от ускорений, вибраций, временного размещения на опорах и подъёма краном.
Для безопасной транспортировки предусматриваются:
- определённые точки подъёма и крепления;
- допустимые схемы строповки;
- временные усиления, если они необходимы;
- защита уязвимых элементов от деформации;
- требования к расположению модулей на транспортном средстве и их надёжному креплению.
Эти требования особенно важны для модулей со значительными габаритами или сложной геометрией. Конструкция, рассчитанная на работу в составе здания, не обязательно будет автоматически безопасной при подъёме или перевозке без дополнительных проверок.
Контроль качества и проверка соответствия
Надёжность модульного здания обеспечивается не только расчётами, но и проверкой фактически выполненных конструкций.
Контроль может включать проверку геометрии модулей, качества сварных и болтовых соединений, соответствия материалов проектным требованиям и правильности выполнения монтажных узлов.
После установки блоков также проверяются соединения между ними и соответствие фактического монтажа проектной документации. Особое значение имеет контроль тех элементов, от которых зависит передача нагрузок и общая устойчивость здания. Выявленные отклонения должны оцениваться с учётом их влияния на безопасность конструкции, а не только по внешнему виду.
Прочность и надёжность модульных зданий обеспечиваются комплексным подходом, который охватывает расчёт конструктивной схемы, проектирование соединений, выбор материалов, проверку устойчивости и учёт нагрузок при транспортировке.
Главный принцип заключается в том, что каждый модуль должен быть надёжным сам по себе, а после объединения все блоки должны работать как единая расчётная система. Именно согласованность этих решений определяет безопасность и долговечность модульного здания.
Логистика модулей: от завода до места установки
В модульном строительстве логистика является важной частью реализации проекта, поскольку готовые блоки необходимо доставить с производства на строительную площадку без повреждения конструкций и нарушения их геометрии. В отличие от перевозки отдельных строительных материалов, транспортировка модулей требует учитывать не только их массу, но и объём, форму, расположение центра тяжести и особенности крепления.
Организация доставки начинается с определения параметров модулей и анализа маршрута. Эти факторы могут влиять на выбор транспортного средства, последовательность перевозок и даже на размеры отдельных элементов ещё на этапе разработки проекта.
Габариты и масса модулей
Размеры и масса модулей непосредственно влияют на сложность их транспортировки. Чем крупнее блок, тем больше требований предъявляется к транспортному средству, дорожной инфраструктуре и условиям перемещения.
При планировании перевозки учитываются ширина, высота и длина модуля, его масса вместе с установленными компонентами, а также возможность безопасного размещения и крепления на транспортном средстве. Важное значение имеют ограничения по нагрузке на оси, допустимой высоте груза и общей ширине транспортного состава.
Если размеры модуля превышают установленные ограничения для обычной перевозки, может потребоваться специальный транспорт, дополнительное согласование маршрута или организация сопровождения. Поэтому габариты будущих блоков необходимо рассматривать не только с точки зрения архитектуры, но и с учётом реальных условий доставки.
Выбор маршрута и организация перевозки
Даже если модуль подходит по параметрам для выбранного транспортного средства, это не означает, что его можно доставить по любому маршруту. На пути могут встречаться мосты с ограничениями по нагрузке, узкие участки дорог, крутые повороты, низко расположенные конструкции и другие препятствия.
При перевозке крупногабаритных блоков маршрут оценивается с учётом фактических размеров транспортного состава вместе с грузом. Иногда наиболее короткий путь оказывается неподходящим из-за ограничений дорожной инфраструктуры, поэтому приходится выбирать более длинный маршрут.
Также учитываются условия подъезда к строительной площадке. Важно, чтобы транспорт мог безопасно добраться до места разгрузки и занять необходимое положение для передачи модуля подъёмной технике.
Подготовка модулей к транспортировке
Перед отправкой необходимо убедиться, что модуль подготовлен к воздействию нагрузок, возникающих при перевозке. В процессе движения возможны вибрации, ускорения, торможение и изменения распределения усилий, поэтому способ размещения и крепления груза должен соответствовать его конструктивным особенностям.
Особое внимание уделяется защите выступающих частей, остекления, отделки и других элементов, которые могут быть повреждены при перемещении. Если конструкция требует дополнительного усиления на время транспортировки, такие меры предусматриваются заранее.
Кроме того, важно определить правильное положение модуля на транспортном средстве. Неправильное распределение массы может привести к перегрузке отдельных осей или создать дополнительные усилия в конструкции.
Разгрузка и применение подъёмной техники
После прибытия на строительную площадку модуль необходимо безопасно снять с транспортного средства и переместить в предусмотренное проектом положение. Для этого применяются краны и другие подъёмные механизмы, характеристики которых подбираются с учётом массы груза, его габаритов и требуемой высоты подъёма.
При выборе крана учитывается не только максимальная грузоподъёмность оборудования, но и расстояние от крана до места установки. Чем больше рабочий вылет стрелы, тем ниже может быть допустимая масса поднимаемого груза. Также необходимо учитывать условия размещения крана, состояние площадки и возможность безопасного выполнения подъёмных операций.
Заранее продуманная организация разгрузки позволяет определить места размещения транспортных средств и подъёмной техники, уменьшить лишние перемещения и избежать ситуаций, когда прибывший модуль невозможно установить из-за неподготовленной площадки.
Как транспортные ограничения влияют на проектные решения
Логистические требования могут оказывать непосредственное влияние на конфигурацию модульного здания. Если размеры отдельных блоков невозможно безопасно перевезти по выбранному маршруту, может потребоваться изменение их габаритов или разделение объекта на большее количество модулей.
При этом уменьшение размеров блоков не всегда является оптимальным решением: оно может увеличить количество перевозок, соединений между модулями и операций на площадке. Поэтому необходимо сопоставлять транспортные ограничения с особенностями конструктивной схемы и общей организацией проекта.
В некоторых случаях целесообразно предусмотреть перевозку отдельных элементов с последующей сборкой на объекте, а в других — максимально увеличить степень готовности модулей до отправки. Выбор зависит от расстояния до площадки, доступности транспортных маршрутов, размеров объекта и возможностей производства.
Логистика должна учитываться ещё при разработке модульной системы, а не только после завершения проектирования.
Доставка модулей от завода до строительной площадки представляет собой комплексный процесс, в котором необходимо согласовать параметры груза, возможности транспортной инфраструктуры, требования к креплению и условия разгрузки.
Главная особенность модульной логистики заключается в том, что транспортные ограничения способны влиять на проектные решения ещё до начала производства. Чем раньше они учитываются, тем проще выбрать подходящие размеры модулей, организовать перевозку и обеспечить готовность площадки к их установке.
Где модульная технология наиболее эффективна и каковы её ограничения
Модульное строительство применяется в жилой, коммерческой и общественной недвижимости, однако его целесообразность зависит от особенностей конкретного объекта. Технология особенно эффективна там, где можно заранее определить структуру здания, повторять типовые элементы и организовать значительную часть работ вне строительной площадки.
При этом модульный подход подходит не для каждого проекта. Чтобы оценить его преимущества, необходимо учитывать назначение здания, архитектурную концепцию, требования к помещениям и условия реализации.
Применение в гостиницах и апарт-отелях
Гостиничные здания относятся к числу объектов, для которых модульная технология может быть особенно удобна. Номера часто имеют схожую планировку, размеры и состав оборудования, что позволяет использовать повторяющиеся блоки.
При таком подходе отдельные гостиничные номера могут изготавливаться как самостоятельные объёмные модули, а затем объединяться в здание. Это даёт возможность стандартизировать значительную часть помещений, сохраняя при этом вариативность общих зон, ресторанов, холлов и других пространств.
Подобная технология может быть востребована при создании апарт-отелей, гостиниц для деловых поездок и объектов размещения с большим количеством однотипных номеров.
Однако эффективность зависит от архитектурной концепции. Если каждый номер имеет уникальную конфигурацию или здание отличается сложной геометрией, преимущества повторяемого производства могут уменьшаться.
Применение в офисных зданиях
В офисной недвижимости модульный подход может использоваться для создания отдельных рабочих блоков, небольших офисных зданий и объектов с повторяющейся структурой помещений.
Особенно удобно применять модульные решения там, где требуется организовать стандартные рабочие пространства с предсказуемыми параметрами. При этом общая структура здания может дополняться переговорными, техническими помещениями и общественными зонами, выполненными по другим принципам.
Важным фактором становится возможность адаптации внутренних пространств к меняющимся потребностям арендаторов. Однако для крупных офисных зданий с открытыми этажами, большими пролётами и индивидуальными архитектурными решениями необходимо отдельно оценивать, насколько модульная конструктивная схема соответствует функциональным требованиям.
Применение в медицинских учреждениях
Модульные технологии могут использоваться при создании медицинских кабинетов, диагностических центров, лабораторий, амбулаторных подразделений и отдельных функциональных блоков крупных медицинских комплексов.
Преимущество такого подхода заключается в возможности заранее определить состав помещений и повторять решения для объектов с похожими задачами. Это может быть полезно при организации дополнительных медицинских площадей или создании отдельных подразделений.
При этом медицинские здания предъявляют повышенные требования к инженерным системам, санитарным условиям, вентиляции, электроснабжению и организации потоков пациентов и персонала. Поэтому возможность применения модульной технологии должна оцениваться с учётом профильных нормативов и требований к конкретному виду медицинской деятельности.
Применение в жилых зданиях
В жилой недвижимости модульный подход может применяться как для отдельных домов, так и для многоквартирных зданий. Наиболее очевидные возможности возникают в проектах с повторяющимися планировками квартир, одинаковыми санитарными блоками и регулярной конструктивной сеткой.
При этом модульность не обязательно означает, что вся квартира или жилой дом должны представлять собой единый заводской блок. В некоторых проектах повторяющимися модулями становятся только отдельные части здания.
Возможности применения зависят от этажности, требований к звукоизоляции, пожарной безопасности, теплоэффективности и конструктивной схеме. Для многоквартирных зданий также важно учитывать планировку общих пространств и особенности соединения отдельных блоков.
Как повторяемость элементов влияет на эффективность
Одним из основных факторов целесообразности модульного строительства является количество повторяющихся элементов. Если здание состоит из множества одинаковых или близких по параметрам блоков, их изготовление можно организовать по единой технологической схеме.
Это позволяет использовать повторяющиеся производственные операции и уменьшать необходимость индивидуальной подготовки каждого элемента.
Если же каждый модуль существенно отличается по форме, размерам или назначению, производство становится более разнообразным и требует дополнительных перенастроек. В таком случае экономические и организационные преимущества могут оказаться менее выраженными.
Поэтому при оценке проекта важно учитывать не только общую площадь здания, но и степень повторяемости его элементов.
Как условия участка влияют на выбор технологии
Даже хорошо подходящий по планировке объект может оказаться сложным для модульной реализации из-за особенностей строительной площадки.
Необходимо учитывать доступность подъездных путей, возможность размещения подъёмной техники, условия разгрузки и пространство для временного хранения модулей. Существенное значение имеют также ограничения по доставке крупногабаритных блоков.
На участках с ограниченным доступом, плотной окружающей застройкой или сложной организацией движения установка готовых модулей может потребовать дополнительных решений.
Кроме того, условия участка влияют на то, какие работы рационально выполнять заранее, а какие — непосредственно на объекте. Поэтому транспортные и монтажные возможности необходимо сопоставлять с конструктивной схемой ещё на стадии подготовки проекта.
Основные ограничения модульной технологии
Несмотря на широкие возможности применения, модульное строительство имеет ряд ограничений.
Во-первых, крупные объёмные модули могут требовать специального транспорта и сложной организации доставки. Во-вторых, конструктивная схема должна учитывать соединение блоков и ограничения по их размерам. В-третьих, индивидуальные архитектурные решения не всегда хорошо сочетаются с повторяемым производством.
Также необходимо учитывать доступность производственных мощностей, требования к качеству соединений и инженерных систем, а в некоторых случаях — дополнительные затраты на перевозку и подъёмную технику.
Поэтому модульное строительство не следует считать универсальной заменой традиционным методам. Оно представляет собой один из возможных подходов, эффективность которого определяется совокупностью технических, архитектурных и организационных условий.
Наиболее эффективно модульная технология проявляет себя в проектах, где можно сочетать повторяемость элементов, заранее определённую структуру помещений и подходящие условия доставки и установки.
Гостиницы, офисы, медицинские учреждения и жилые здания открывают разные возможности для её применения, однако в каждом случае необходимо учитывать функциональные требования и особенности объекта.
Ключевой вопрос при выборе модульной технологии — не можно ли изготовить здание из готовых блоков, а даст ли такой подход реальные преимущества для конкретного проекта. Именно комплексная оценка архитектуры, повторяемости элементов, производственных возможностей и условий участка позволяет определить целесообразность этого решения.
Будущее модульного строительства: переход к интеллектуальному производству
Развитие модульного строительства связано не только с совершенствованием способов изготовления отдельных блоков, но и с переходом к более интеллектуальной организации всего производственного процесса. Цифровые технологии, автоматизированные системы контроля и новые подходы к использованию строительных элементов постепенно меняют представление о том, как здания создаются, эксплуатируются и адаптируются к новым задачам.
В перспективе модульный подход может стать ещё более гибким: от изготовления элементов по заранее заданным параметрам до управления их жизненным циклом на основе цифровых данных.
Цифровые двойники зданий
Одним из перспективных направлений является развитие цифровых двойников — виртуальных моделей, связанных с данными о реальном объекте. В отличие от обычной трёхмерной модели, цифровой двойник может дополняться информацией о состоянии здания, работе инженерных систем и изменениях, происходящих в процессе эксплуатации.
Для модульных зданий такой подход позволяет сохранять информацию об отдельных блоках, их характеристиках и расположении в общей конструкции. При наличии соответствующих датчиков и систем мониторинга цифровая модель может также отображать актуальные параметры работы оборудования. Это создаёт основу для более обоснованного обслуживания здания, анализа его состояния и планирования будущих изменений.
Автоматизированный контроль качества
В будущем контроль качества может всё активнее опираться на цифровые измерительные системы, машинное зрение и автоматизированный анализ данных. Например, камеры и измерительное оборудование могут использоваться для выявления дефектов поверхности, проверки геометрии деталей и обнаружения отклонений от заданных параметров. Полученные результаты могут сопоставляться с цифровой моделью или установленными критериями качества.
Такой подход позволяет быстрее выявлять несоответствия и получать более систематизированные данные о производстве. При этом автоматизированные системы дополняют профессиональную оценку специалистов, а не исключают необходимость инженерного контроля.
Производство с адаптацией под конкретный проект
Развитие автоматизированного оборудования и цифрового управления создаёт возможности для более гибкого производства. Предприятия могут настраивать технологические процессы под различные конфигурации модулей, не меняя полностью производственную систему при каждом новом заказе. Это особенно важно для проектов, в которых необходимо сочетать повторяющиеся элементы с индивидуальными архитектурными решениями.
В перспективе такие технологии позволят эффективнее производить модули разных размеров и назначения, быстрее обновлять производственные задания и уменьшать зависимость от полностью стандартизированных конфигураций.
Повторное использование модулей
Ещё одно перспективное направление — проектирование зданий с учётом возможности последующего демонтажа, перемещения и повторного применения отдельных модулей. Для этого необходимо заранее предусматривать доступность соединений, возможность разборки без существенного повреждения элементов и сохранение информации об их характеристиках.
Если модуль после завершения эксплуатации здания остаётся технически пригодным, его можно оценить для повторного использования в другом объекте или при изменении конфигурации существующего здания. Однако повторное применение требует проверки фактического состояния конструкций, соединений и инженерных компонентов. Возможность демонтажа сама по себе не гарантирует, что модуль можно использовать повторно без ремонта или дополнительной подготовки.
Адаптация зданий к изменяющимся потребностям
Современные здания должны учитывать возможность изменения функционального назначения помещений, расширения площадей и модернизации инженерных систем. Модульная технология может облегчать такие изменения, если они предусмотрены конструктивной схемой. Например, отдельные блоки можно проектировать с учётом потенциального расширения объекта или изменения внутренней организации пространства.
Подобный подход особенно актуален для гостиниц, офисов, медицинских учреждений и других объектов, потребности которых могут меняться со временем. При этом возможность перестройки зависит от несущей схемы здания, расположения инженерных коммуникаций и требований безопасности. Поэтому адаптивность должна закладываться в проект заранее.
Интеграция данных на протяжении жизненного цикла
Одним из направлений развития отрасли становится сохранение единой информационной базы объекта от изготовления модулей до их эксплуатации и возможной модернизации. Такая база может включать сведения о материалах, технических характеристиках элементов, результатах проверок, проведённых изменениях и обслуживании оборудования.
Наличие этой информации упрощает оценку состояния здания и помогает принимать решения при ремонте, реконструкции или повторном использовании модулей. В долгосрочной перспективе цифровые данные могут стать важной частью управления объектом, позволяя отслеживать историю отдельных элементов, а не только здания в целом.
Будущее модульного строительства связано с объединением цифрового моделирования, автоматизированного производства, интеллектуального контроля качества и более гибкого использования строительных элементов. Цифровые двойники могут помочь отслеживать состояние объектов, автоматизированные системы — улучшать контроль производства, а проектирование с учётом демонтажа и адаптации — расширять возможности повторного использования модулей.
Главный вектор развития — переход от изготовления готовых блоков к созданию гибкой системы, в которой цифровые данные, производственные технологии и конструктивные решения работают на протяжении всего жизненного цикла здания. Уровень реализации этих возможностей будет зависеть от технической зрелости решений, экономической целесообразности и требований конкретных проектов.
Наши клиенты
